N06601常被误称为“601不锈钢镍铬铁基高温合金

N06601常被误称为“601不锈钢”，实则为镍-铬-铁（Ni-Cr-Fe）基高温合金。其镍含量约60%，显著高于310S（20%）和314（20%），核心功能是解决1100℃-1250℃极高温下的材料氧化剥落问题。在该温度区间且存在频繁冷热交替的工况中，310S使用寿命通常不超过一个月，而601合金可有效满足使用需求。

一、材料定位与核心属性

商业牌号：Inconel 601（Special Metals 注册商标）

UNS 代码：N06601（N 代表 Nickel，即镍基合金）

核心性能：抗高温氧化性优异，抗渗碳性良好

服役温度极限：1250℃（2280°F）

材料特性：以60%镍含量构建稳定基体，1.0%-1.7%铝元素形成关键防护层，兼顾高温稳定性与结构强度

二、化学成分及作用机理

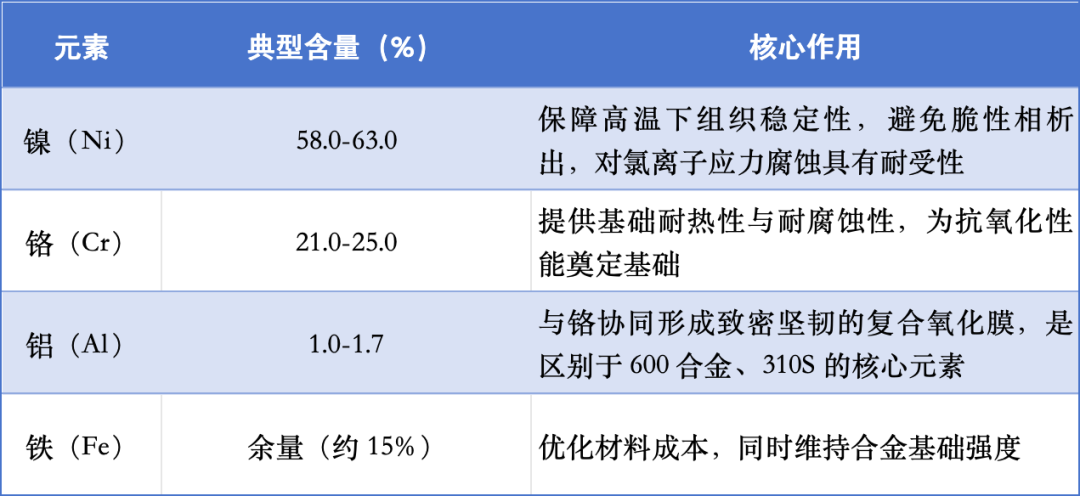

601合金的配方看似简洁，实则经过精准优化，它以600合金为基础，通过添加铝实现了性能的跨越式提升。其典型化学成分及关键作用如下：

普通不锈钢（如 310S）在高温下生成的Cr₂O₃氧化皮，在冷热循环过程中极易开裂、剥落；而601合金中的铝元素会参与形成复杂的氧化物钉扎结构，这层氧化膜如同 “与基体融为一体”，即便经历剧烈温度波动也不易脱落。氧化膜不脱落，基体就不会被腐蚀消耗，材料使用寿命自然大幅延长。

三、性能对比：601vs600vs310S，谁更适配极端环境？

在高温材料选型中，这三款合金常被拿来比较，不同场景下各有优劣，具体对比如下：

1. 601合金vs310S

耐温能力：310S在1100℃时便会出现软化现象，且氧化皮开始剥落；601合金可轻松耐受1200℃高温，性能稳定。

高温强度：在1100℃环境下，601合金的蠕变断裂强度远超310S，抗变形能力更优。

结论：只要预算允许，601合金是310S的全方位升级替代方案，适配更严苛的高温工况。

2. 601合金vs600合金

研发渊源：600合金是镍基高温合金的 “鼻祖”，镍含量高达72%；601 合金是其改良版，镍含量降至60%并添加了铝元素。

核心差异：

抗氧化性：601合金凭借铝元素的加持，表现完胜600合金；

抗渗碳性：两者均具备出色性能，但600合金因镍含量更高，略占优势；

成本优势：601合金镍含量较低，价格通常比600合金稍低。

选型建议：在陶瓷窑炉等氧化性气氛环境中，优先选择601合金；若处于强还原性或渗氮气氛中，则600合金更为适配。

四、应用场景：专挑 “其他材料扛不住” 的极端环境

601合金的用武之地，全是那些其他材料 “活不过半年” 的恶劣场景：

在工业热处理领域，它常被用来做网带、马弗罐、料筐这些部件。这些部件每天要进炉出炉，反复承受剧烈的冷热冲击，换成别的材料可能很快就变形、剥落了，但601合金的氧化膜不容易掉，不会污染工件，而且长期使用也能保持形状稳定，能帮企业减少停机更换的麻烦。

陶瓷与玻璃制造行业里，辊道窑的辊棒、热电偶保护管也常用601合金。这个场景的温度动辄1200℃以上，还对玻璃釉料的纯度要求极高，不能有任何污染，601合金既能耐高温，又能满足洁净要求，是行业里的优选材料。

航空航天领域对材料的可靠性要求近乎苛刻，喷气发动机的点火器、燃烧室衬套这些关键部件，需要承受极速升温和冷却的极端考验，601合金的稳定性能正好能满足这种高要求。

在化工行业，钛白粉生产中的氧气预热器也会用到601合金，它能耐受反应过程中的高温和腐蚀环境，保障设备长期稳定运行。

五、使用注意事项

1. 含硫环境规避

镍与硫在高温下生成低熔点硫化镍（Ni₃S₂）共晶体（熔点635℃），易导致材料 “热脆” 失效。若燃料（重油、煤气）含硫或环境中存在硫化物，应选用高铁高铬合金（如 310S、800H），其耐硫腐蚀性优于镍基合金。

2. 焊接材料要求

必须使用ERNiCrFe-11（Inconel 601）专用焊丝，不可用625或82焊丝替代。替代焊丝焊接的焊缝在1200℃高温下，抗氧化性不足，易率先破损。

3. 性价比考量

601合金价格为310S的3-4倍，选型需核算日均使用成本：310S月均更换需承担材料、停炉及人工成本，601合金使用寿命可达一年，长期使用经济性更优。

六、选型总结

601合金通过镍-铬-铝的成分组合，实现超高温氧化环境下的性能平衡，选型建议如下：

• 温度＜1100℃：310S/253MA即可满足需求；
• 温度＞1150℃且存在冷热循环：优先选用601合金；
• 含硫环境：避免使用601合金，选用耐硫腐蚀材料。
